产品说明：

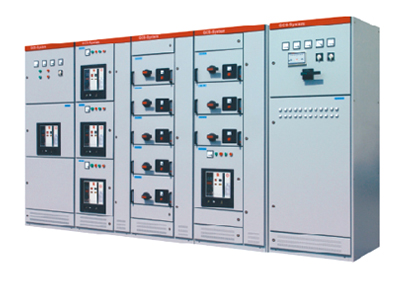

GCS低压抽出式开关柜，是我国吸收国外先进技术并根据国内用户对增容，计算机接口、动力集中控制、方便安装维护等要求而开发的一种新型低压成套开关设备。技术标准符合IEC60439《低压成套开关设备和控制设备》、GB7251.1《低压成套开关设备和控制设备》等标准。

产品特点：
·装置的框架为组合式结构，基本骨架由E=20mm的Ks型材组装而成。柜架的全部结构件经过镀锌处理，通过自攻锁紧螺钉或8.8级六角螺栓紧固连接成基本柜架。装置内部尺寸、零部件尺寸、隔室尺寸均按模数化（E=20mm）变化。
·柜体被分隔成三个小室，即水平母线室（在柜后部）、功能单元室（在柜前部）、电缆室（在柜下部或柜前右边）。室与室之间用镀锌钢板或高强度阻燃塑料功能板相互隔开，各室作用相对独立；上下抽屉功能单元之间有带通风孔德金属板隔离，有效防止电器元件因故障引起的飞弧与母线或其它线路短路造成的事故。进出线方式分类：上进上出、上进下出、下进上出、下进下出。电缆隔室的设计使电缆上、下均有出线通道，解决了老产品无法上出线的难题。
·为降低功能单元的接插件、电缆头、分隔板的温升，设计了GCS柜专用的转接件，与同类产品比较转接件热容量增大，温升降低。
·馈电柜和电动机控制柜设有专用的电缆隔室，电缆隔室的宽度为440mm。功能单元室与电缆室的连接通过转接件或转接铜排实现，即提高了电缆的使用可靠性，又极大地方便了用户对电缆的安装与维修。
