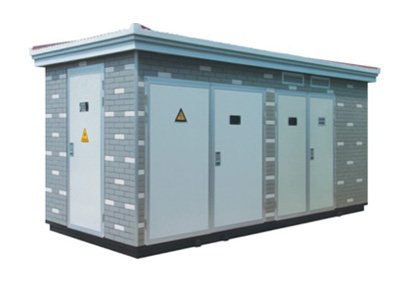

| YBW-24预装式变电站 | | | |
产品说明：
YBW-24户外箱式变电站分为高压室、变压器室、低压室三大部分。
箱式变电站将高压开关设备、变压器、低压开关设备和其他附属电器元件组合成能适应户外运行环境，能独立完成电压变换和电能保护、控制、分配等功能。产品多样化设计，组合灵活方便。适合配电网络节点和终端使用，具有结构紧凑、安全可靠、占地少、造价低等特点。
主要技术参数：
|
项目名称
|
单位
|
高压侧
|
变压器
|
低压侧
|
|
额定电压
|
kV
|
24
|
24/0.4
|
0.4
|
|
额定电流
|
A
|
10-100
|
|
100-4000
|
|
变压器容量
|
kVA
|
|
50-2500
|
|
|
额定短路开断电流
|
kA
|
25/31.5
|
|
30-50
|
|
额定短路关合电流(峰值)
|
kA
|
63/80
|
|
|
|
额定热稳定电流(4秒)
|
kA
|
25/31.5
|
|
30/1
|
|
额定动稳定电流(峰值)
|
kA
|
63/80
|
|
|
|
高压侧1min工频耐压相同、对地
|
kV
|
50
|
35
|
2.5
|
|
高压侧雷电冲击耐受电压相同、对地
|
kV
|
95
|
|
|
|
箱体防护等级
|
|
IP3X
|
|
|
|
噪音水平
|
|
|
＜55dB
|
|
