产品说明：

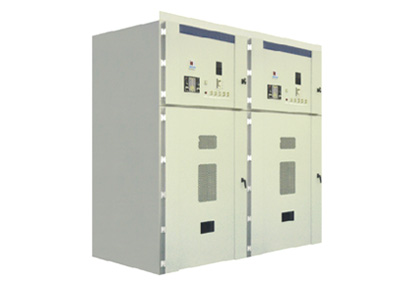

KYN61-40.5型铠装式交流金属封闭开关设备(以下简称开关柜),适用于三相交流50HZ、40.5kV单母线分段电力系统，主要作为发电厂、变电所及工矿企业、高层建筑的变配电中作为接受和分配电能之用，并对电路实行控制、保护和监测，满足IEC60298、GB3906、DL404等标准的要求，并具备完善的“五防”功能。
主要技术参数：
|
额定电压
|
kV
|
40.5
|
|
额定频率
|
Hz
|
50
|
|
主母线额定电流
|
A
|
1250,1600,2000
|
|
支母线额定电流
|
A
|
630,125,1600
|
|
额定绝缘水平1min工频耐受电压(有效值)
|
kV
|
相间、相对地 95,一次隔离断口 115
|
|
雷电冲击耐受电压(峰值)
|
kV
|
185,215
|
|
辅助控制回路1min工频耐受电压
|
V
|
2000
|
|
额定短路开断电流
|
kA
|
25,31.5
|
|
额定短路关合电流(峰值)
|
kA
|
63,80
|
|
额定短时耐受电流(4S)
|
kA
|
25,31.5
|
|
额定峰值耐受电流
|
kA
|
63,80
|
|
控制回路额定电压
|
V
|
DC110、220,AC110、220
|
|
外形尺寸(宽×深×高)
|
mm
|
1400×2800(3000)×2600
|
|
防护等级
|
|
外壳IP4X; 隔室间、断路器室门打开时IP2X
|
|
