产品说明：

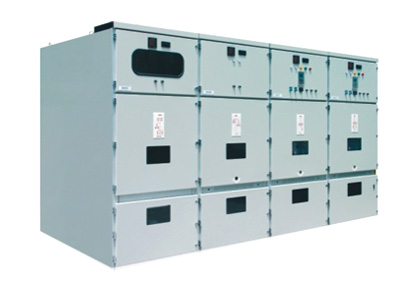

KYN28-24铠装移开式交流金属封闭开关设备(以下简称开关柜),适用于三相交流50/60HZ、额定电压24kV的电力系统中，主要应用于发电厂、变电所、工矿企业及高层建筑中，作为接受和分配电能并对电路实行控制、保护和监测。
KYN28-24开关设备具有各种防止误操作的功能，包括防止带负荷移动手车、防止接地开关闭合位置合断路器、防止带合接地开关和防止误入带电隔室等功能。KYN28-24开关设备配置性能优良的VD4、VS1、VN2等ABB、三菱、施耐德、西门子系列中置式高压交流真空断路器及固封式真空开关。开关设备二次回路配置先进可靠的控制保护元件；母线采用热缩绝缘材料或环氧涂覆的绝缘手段。优化电极形状，柜体结构紧凑。
KYN28-24型开关设备是技术先进、性能稳定、结构合理、使用方便、安全可靠的配电设备。
主要技术参数：
|
额定电压
|
kV
|
24
|
|
额定频率
|
Hz
|
50
|
|
额定绝缘水平1min工频耐受电压(有效值)
|
kV
|
相间、相对地 65 50,隔离断口 79 65
|
|
雷电冲击耐受电压(峰值)
|
kV
|
125 95,145 110
|
|
辅助控制回路工频耐受电压
|
V
|
2000
|
|
额定电流
|
A
|
630,1250,1600,2000,2500,3150
|
|
额定短路开断电流(有效值)
|
kA
|
20,25,25,31.5
|
|
额定短路关合电流(峰值)
|
kA
|
50,50,63,80
|
|
额定短时耐受电流(4S)(有效值)
|
kA
|
20,25,25,31.8
|
|
额定峰值耐受电流(峰值)
|
kA
|
50,63,63,80
|
|
辅助控制回路额定电压
|
V
|
直流或交流110/220
|
|
防护等级
|
|
外壳IP4X; 隔室间、断路器室门打开时IP2X
|
|
